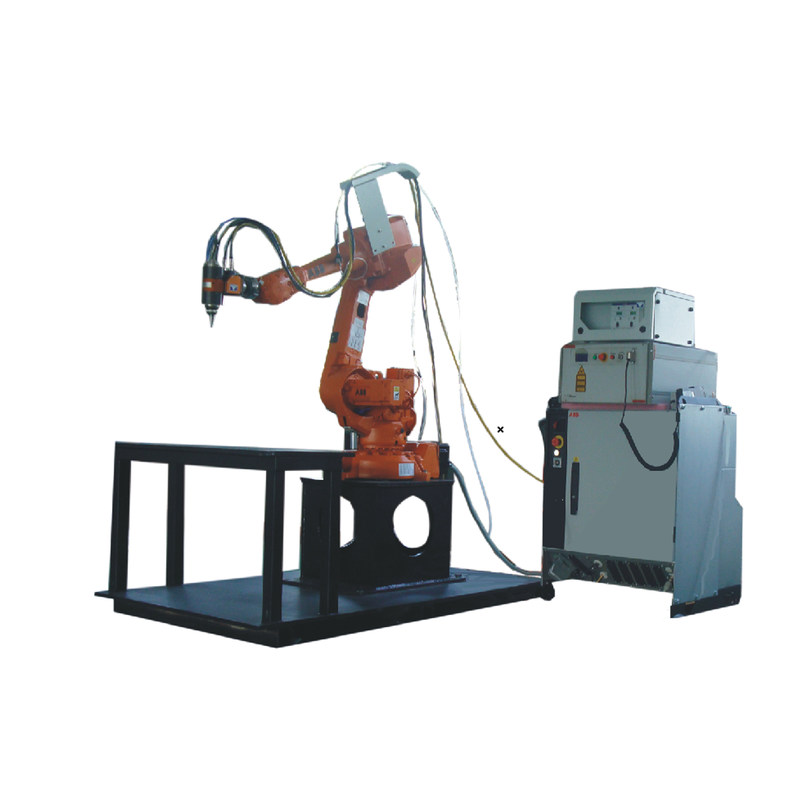

3D ফাইবার লেজার রোবট বাহু দিয়ে মেশিন কাটা, লেজার ক্ষমতা 500W
বিবরণ
1. আমদানিকৃত রোবট, উচ্চ কাটিয়া স্পষ্টতা, repeattability পজিশনিং সিস্টেম উচ্চ স্পষ্টতা হয় 0.01 মিমি পর্যন্ত.
2. কাটা প্রস্থ, বড় প্রকৃত ছোট মৃত কোণ, বিভিন্ন স্পেসিফিকেশনের স্ট্রোকের প্রক্রিয়াকরণ চাহিদা মেটাতে পারে.
3. Selecte মেঝে ইনস্টলেশন উপরের টাইপ, করতে বিভিন্ন কাটা palte স্থুলতা অনুযায়ী, বিভিন্ন ক্ষমতার সঙ্গে লেজার ঐচ্ছিক.
4. শিল্প নিয়ন্ত্রণ মডুলার নকশা ধারণা, পুরো সিস্টেম সুরক্ষা গ্রেড আইপি 55, যান্ত্রিক হাত সুরক্ষার স্তর IP65 হিসাবে হিসাবে উচ্চ, সিস্টেম intrgration ডিগ্রী উচ্চ হয়, কম failture, শক বাধাদান, বিরোধী- ধুলো, অপটিক্যাল সমন্বয় বা রক্ষণাবেক্ষণ ছাড়া .
5, প্রকৃত চাহিদা এবং অফ লাইন প্রোগ্রামিং সফ্টওয়্যার মতে, ইউ জি, SOLIDWORK ত্রিমাত্রিক ম্যাপিং সফটওয়্যার পড়তে পারেন উদ্ভূত VDA, LGS, XT, SLDPRT, PRT, এসটিপি, IPT, এনালগ সমাবস্থা বিন্যাস, কাটিং পাথ পরিবর্তিত সরাসরি প্রজন্ম , ম্যানুয়াল teching পরিবর্তে, কাজ সহজ.
Aplication উপকরণ
স্টেইনলেস স্টীল, কার্বন ইস্পাত, মিশ্র ইস্পাত, সিলিকন ইস্পাত, বসন্ত ইস্পাত, অ্যালুমিনিয়াম, অ্যালুমিনিয়াম খাদ, কলাই শীট এবং অন্যান্য ধাতু পাইপ এবং টিউব.
প্রযোজ্য শিল্প
এটা ব্যাপকভাবে শিল্প পাইপলাইন প্রক্রিয়াকরণ, বিস্ফোরণ প্রমাণ সরঞ্জাম, সামরিক শিল্প, রসায়ন শিল্প, পেট্রোলিয়াম এক্সপ্লোরেশন, আলো এবং lanterns, ধাতু প্রক্রিয়াকরণ, লোহার তৈজসপত্র, ভবন, ইত্যাদি প্রয়োগ করা হয়
মেশিনের প্রধান কাঠামো
মেশিন রোবট বাহু, ফাইবার লেজার উৎস, CNC নিয়ন্ত্রণ মন্ত্রিসভা, পানি সিনেমা, CNC নিয়ন্ত্রণ সিস্টেম নিয়ে গঠিত
একটি). প্রযুক্তিগত বিবরণ:
অপটিক্যাল পরামিতি | একক | 500W |
রানিং মোড | হিসাবে The CW, QCW |
কেন্দ্র বিকিরণ তরঙ্গদৈর্ঘ্য | NM | 1070-1080 |
স্ট্যান্ডার্ড আউটপুট শক্তি | ওয়াট | 500 |
রশ্মি মানের | মিমি * Mrad | 4 |
সামঞ্জস্য গতি | kHz | 5 |
সঞ্চালন ফাইবার ব্যাস | উম | ≥50 |
আউটপুট শক্তি স্থায়িত্ব | % | ± 2 |
ক্ষমতা | ছুটি | 400-460 |
শক্তি খরচ | কিলোওয়াট | 2 |
বি). সিস্টেম কাঠামো
না. | বিবরণ | Qty | মন্তব্য |
1 | অপটিক্যাল সিস্টেম
গতি সম্প্রসারণ লেন্স
লেন্স মনোযোগ নিবদ্ধ
বর্ণালীবীক্ষণ |
1
| জার্মানি বা ইউ এস এ প্রযুক্তি এবং বিশেষ পরিকল্পিত, অপটিক্যাল লেন্স সরাসরি এডপ্ট facular মান প্রভাবিত, স্তর এবং চক্রের উন্নত পার্শ্ব, কাটিয়া গতি কাটিয়া মান এবং কাটিয়া বেধ প্রভাবিত |
2 | রোবট বাহু |
2
| বিখ্যাত এবিবি রোবট বা Kuka রোবট এডপ্ট |
3 | ফাইবার লেজার সোর্স | 1 | মূল জার্মানি IPG বা মার্কিন nLIGHT |
4 | নিয়ন্ত্রণ ব্যবস্থা | 1 | প্রোগ্রামিং |
5 | উন্নত কাটিয়া অনুষ্ঠান | 1 | অফ-লাইন প্রোগ্রামিং সফ্টওয়্যার |
মেশিনের প্রধান প্রযুক্তিগত পরামিতি
বিশেষ উল্লেখ | পরামিতিগুলি |
সর্বোচ্চ. লেজার ক্ষমতা | 500W |
লেসার তরঙ্গদৈর্ঘ্য | 1070nm |
মহাকাশে গতি স্বাধীনতা | 6 অক্ষ |
পজিশনিং | লাল আলো ইঙ্গিত |
রোবট পুনরাবৃত্ত পজিশনিং স্পষ্টতা | ± 0.01mm |
সর্বোচ্চ. লোড হচ্ছে ওজন | 28KG |
প্রধান শক্তি সুরক্ষা স্তর | IP54 |
সর্বোচ্চ. কাটিয়া বেধ | ≤8mm (বাস্তব বেধ প্রকৃত উপকরণ উপর নির্ভর করে) |
Spport ম্যাপিং সফটওয়্যার | vda, igs, x_t, sldprt, prt, STP, ইউ জি থেকে IPT, SOLIDWORK |
মোট শক্তি ক্ষয়প্রাপ্ত | ≤10KW |
পাওয়ার সাপ্লাই | 3 পর্যায়ক্রমে, 4 পুতুল এসি, 380V, 50HZ / 60HZ / 60A |
অক্সিলিয়ারি গ্যাস | O2- এর, N2 এবং কম্প্রেস এয়ার |
কুলিং পদ্ধতি | এয়ার কুলিং |
ইনস্টলেশনের পদ্ধতি | সিলিং মাউন্ট বা মেঝে টাইপ |
মেশিনের প্রধান কনফিগারেশন
পদ | নাম | বিশেষ উল্লেখ | Qty |
1 | ফাইবার লেজার সোর্স | 500W জার্মানি IPG বা মার্কিন nLIGHT | 1 |
2 | রোবট | এবিবি বা Kuka | 1 |
3 | লেসার কাটিয়া মাথা | পেটেন্ট পণ্য (মার্কিন প্রযুক্তি) | 1 |
4 | শীতলকারী | এয়ার কুলিং | 1 |
খুচরা যন্ত্রাংশ সরবরাহকারী থেকে দেওয়া মুক্ত
※ প্রোটেকশন লেন্স 2 টুকরা
※ অগ্রভাগ 2 টুকরা
※ অ্যালেন মোচড় 1 সেট
পরিষ্কারের কাগজ 1 সেট ※
※ ব্যবহারকারী মেনু 1 সেট
কাটা নমুনা ফটো নিম্নরূপ:
